报刊分拣电子格口显示系统简介

一、产品技术架构－整个邮政产品采用集中统一的技术平台，系统采用三层技术架构实现，系统结构稳定，安全可靠，易于维护。下面是整个系统的技术架构示意图：

    如上图所示，报刊电子格架显示系统、报刊无线分发板、挂信分拣显示设备、平板、手机等其他各类终端，均可集成在这个统一架构系统中。后台处理业务逻辑的服务器及软件系统高度统一，可全省集中部署，业务处理应用服务器可以与发行服务器、电子化支局投递服务器、商投服务器以及中心局网运生产数据服务器等多个系统数据服务器相连，完成实时在线的数据交换。前端用户可根据各自业务需要选择不同的终端操作交互设备和配套数据通讯转换设备完成自己的业务。

    在报刊分拣环节，大型中心局或邮件处理中心的报刊分拣车间，可根据业务需要可选择电子格架和分发板分别单独使用或混合使用，充份利用电子格架分发大报的直观性和报刊无线分发板分发杂报的便利特性和人员安排、业务调整的灵活性，有效减少分拣人员的移动距离，减轻劳动强度，弥补电子格架同一台席仅支持两人同时作业，同时分发两种报刊的局限性；使中心局的报刊分发人员可以任意根据业务需要进行调配，满足高并发作业要求和更严格的分发时限要求。分发板可以独立完成分发，利旧任意形式分拣格架；也可与电子格架联动使用，驱动格口完成显示，获得更高分拣效率和可靠性，当格口电子显示出现故障时，分发板可继续工作。

    中小规模地市局、县局或大型中心城市投递部可选择报刊无线分发板完成报刊分拣，以利旧任意形式分拣格架，降低分拣格架改造投入成本。

    在整个产品系统中，部署在现场面向操作人员的都是各种终端设备和嵌入式数据通讯转换设备，前端各种异构设备只是将分拣请求通过网络传给后台应用服务器，由应用服务集中处理并将最终分拣处理结果返回前端各种显示设备。现场没有任何业务数据，设备可随时开关机，不会产生任何业务数据损坏或丢失。所有数据处理在应用服务器上集中完成，采用在线实时方式，按业务实时需要进行处理，数据访问对网络和后台数据服务器的压力是随机和均衡的。后期各异地现场因业务调整需要新增或圹容时，只需部署设备，完成接入设置，共享省集中应用服务器上的统一的后台应用服务即可。

标准4红4绿数码显示格口，支持同一台席两人同时作业，同时分发两种报刊

    报刊无线分发板是一款可无线移动的小型嵌入式专用报刊分拣显示设备，它体积小巧，操作方便，便于操作者移动作业，无需布线，不受任何场地限制。分发板可独立工作，同时完成分发交互和报刊分发结果显示。所有数据实时从后台获取，本地无数据，可随时开关机。

    对电子格架来说，格口只是显示设备，人机交互需要其他设备配合。在实际应用中格口显示设备的人机交互可以是通用生产作业终端，也可以是分发板。终端或分发板将分发请求送给后台应用服务器，服务器处理完分发请求后将结果数据通过网络回传给现场的格口控制主机、终端、分发板等设备，生产终端、格口、分发板可同时显示报刊分拣结果。格口控制主机也是纯嵌入式设备，其上无任何数据，可随时开关机。

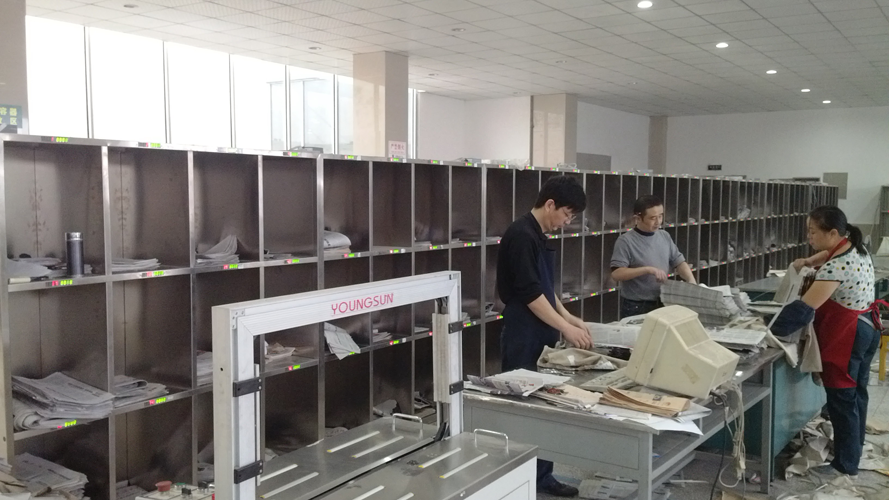

    报刊无线分发板与电子格架显示混合使用，可让报刊无线分发板的灵活性与电子格架的直观性更好的统一在一起。宜昌邮区中心局、达州邮区中心局、海口邮区中心局等都采用了这种作业模式。这些中心局分大报时，业务人员可将报刊无线分发板当成遥控器，移动更少距离，减少劳动强度，提高作业效率；分发杂报时，不用在一个大台席内找少量有订阅的格口，直接看板即可找到有显示格口完成分发，同样大大提高作业效率，减轻劳动强度。

二、产品技术规范

    在技术规范上，报刊分发系统后台应用服务器按照集团公司网运生产系统和电子化支局报刊投递系统的数据接口规范进行开发。

    报刊电子分发的后台服务器，相当于网运生产系统和支局投递作业系统数据库服务器的一台处理报刊电子分拣系统的前置应用服务器，只要给定数据库服务器的相关访问权限，就可按集团公司的技术规范实时读取报刊分发数据进行电子显示，并按要求实时回写数据库服务器分发处理结果(来刊到货由未分置成已分)，为大系统的后期封发、查询查验等操作提供分发数据处理中间结果。业务人员在生产作业系统终端上做总包批量开拆或接收上级中心局网上数据，即可开始电子分发，只需关心业务操作，无须进行数据下载上传等其他与业务无关的中间动作，操作简单，无任何多余操作。所有数据处理传送过程对前台操作人员是完全透明的。分发服务器可以根据实际需要进行任意分布式部署或集中统一部署，多数用户为安全性选择了集中部署并采用集中备份方案，由省信息中心专人负责维护。

   应用服务器实时按业务需要获取报刊分发电子数据，并实时回写统版生产作业系统分发标志状态位。这个机制保证了报刊分发应用系统对省公司的生产数据库服务器及生产网络的压力是根据业务需要产生的，是随机的，均衡的，也是最小的，没有批量访问数据库服务器的压力。

三、产品特点

   电子格口显示系统分发结果直接以红绿数码显示在格口上，非常直观，特别适用于分发有大量订阅的大报和畅销期刊。交互手段为通用生产作业终端，字符终端即可满足交互需要，维护简单。红绿数码显示格口支持两人同时在同一台席内工作，同时分发两种报刊。当需要更多人同时分发时，需要增加新的分发台席。

    报刊无线分发板的主要特点主要是灵活，设备与格架无关，不需要布线，接入即用，节约投入。在分发杂报和同一台席多人并发作业时报刊无线分发板更具有优势。

    报刊分发电子格口显示系统与分发板在完成业务功能本质上是一样的，只是交互手段和得到结果的表现形式不同，各有特点，用户可根据自己的实际业务需要进行选择其一，也可以二者都选。选择分发板和格口显示系统合用的局可以得到更多好处，人员安排和业务调整可以更加灵活，同一台席可两人看格口显示分发，其他人看板分发，而且板与格口显示还可联动，分发人员移动更少距离。

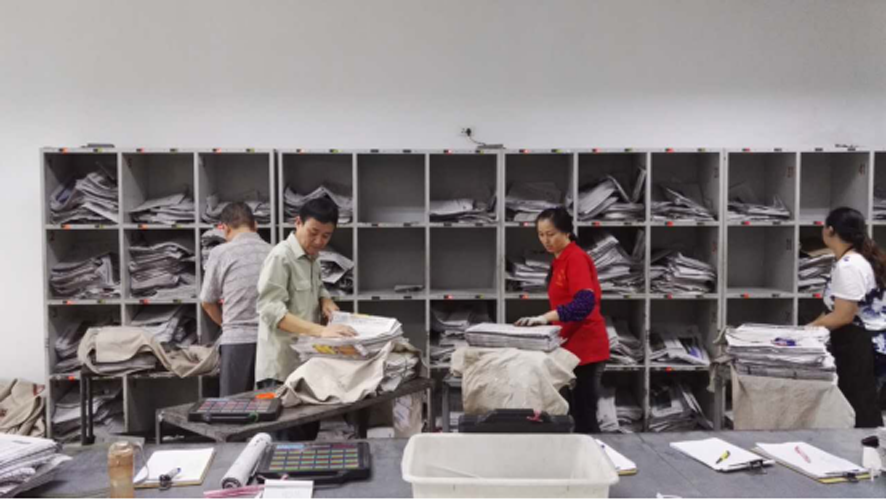

    以黄石邮政为例，分发早报时4人同时作业，两块分发板联动驱动格口，两名分发人员主要看格口完成分发，将分发板当成遥控器使用；另两位分发员看板独立分发，四人同时分发四种报刊，让一个台席的分发时限比正常的电子格口显示系统提高一倍，并且考核清晰。分发期刊时一人工作即可，人员和业务调整非常灵活高效。

四、常用电子格口型号规格

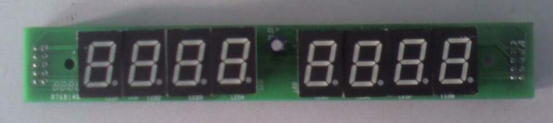

1.四红四绿数码格口显示

   此种格口显示器主要用在寄达局名相对固定的进口报刊分发处理环节，每个格口安装一片，四红四绿分别显示两种在分报刊的应发数量，局名由纸签贴在格口上表示。操作人员直接利用生产作业终端完成交互和分发操作，所有分发数据和分发板一样，实时取自省公司的后台数据库服务器。业务人员只需关心分发业务操作，分发数据实时准确，分发处理结果实时回写生产数据库服务器相关记录标志位，不用下载上传操作。大部分邮政企业采用了这种4红4绿的数码格口显示器。

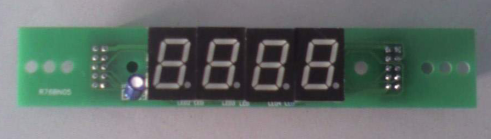

2.单四红数码格口显示

   台席内只有一人工作，用这种显示模块可节约成本，也可用在部分老系统改造中，适应利旧老格架。山东泰安和辽宁营口邮政在报刊分发系统改造中，采用了上面的格口形式。

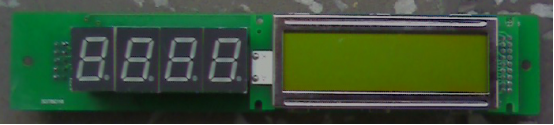

3.数码液晶混合格口显示

   这种规格的显示格口，可以根据业务需要动态汉字显示寄达局名称。这种格口显示器可以做到格口分时复用，不用在格口上贴各种纸签来标明寄达局。一般用于出口分发或根据业务要求需要进行格口分时复用的局，目前沈阳邮区中心局和长春邮区中心局采用的就是这种格口显示器。

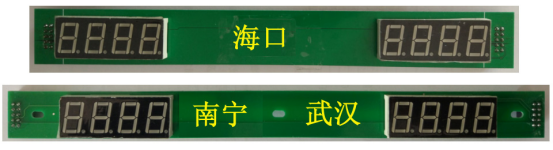

3.定制格口显示：

   可根据用户格架具体形式定制格口显示模块，以利旧适应各种现有的电子分发格架，减少格架更新成本。武汉邮区中心局、南宁邮件处理中心，海口邮区中心局、咸阳邮区中心局均因利旧原电子分拣显示格架，采用定制格口显示器方案。
